一體化大門門禁系統安裝

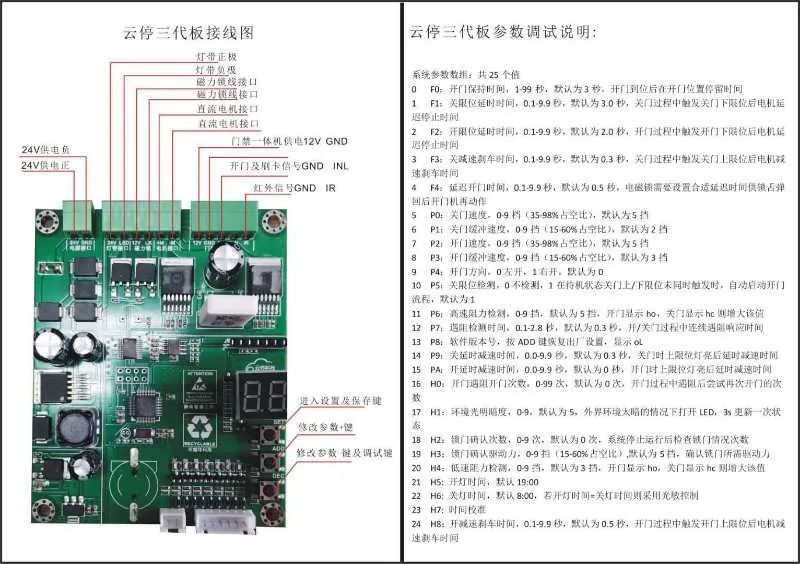

門禁,對于安防人來說,是司空見慣并必須精通的一門活兒,我們就目前較有代表性小區大門口門禁說說...下圖為開門機的控制板.
小區大門門禁的基本組成部分:門禁機,電磁鎖,開門機。
將三塊有機結合起來即可協調運作,一般大門情況如下:

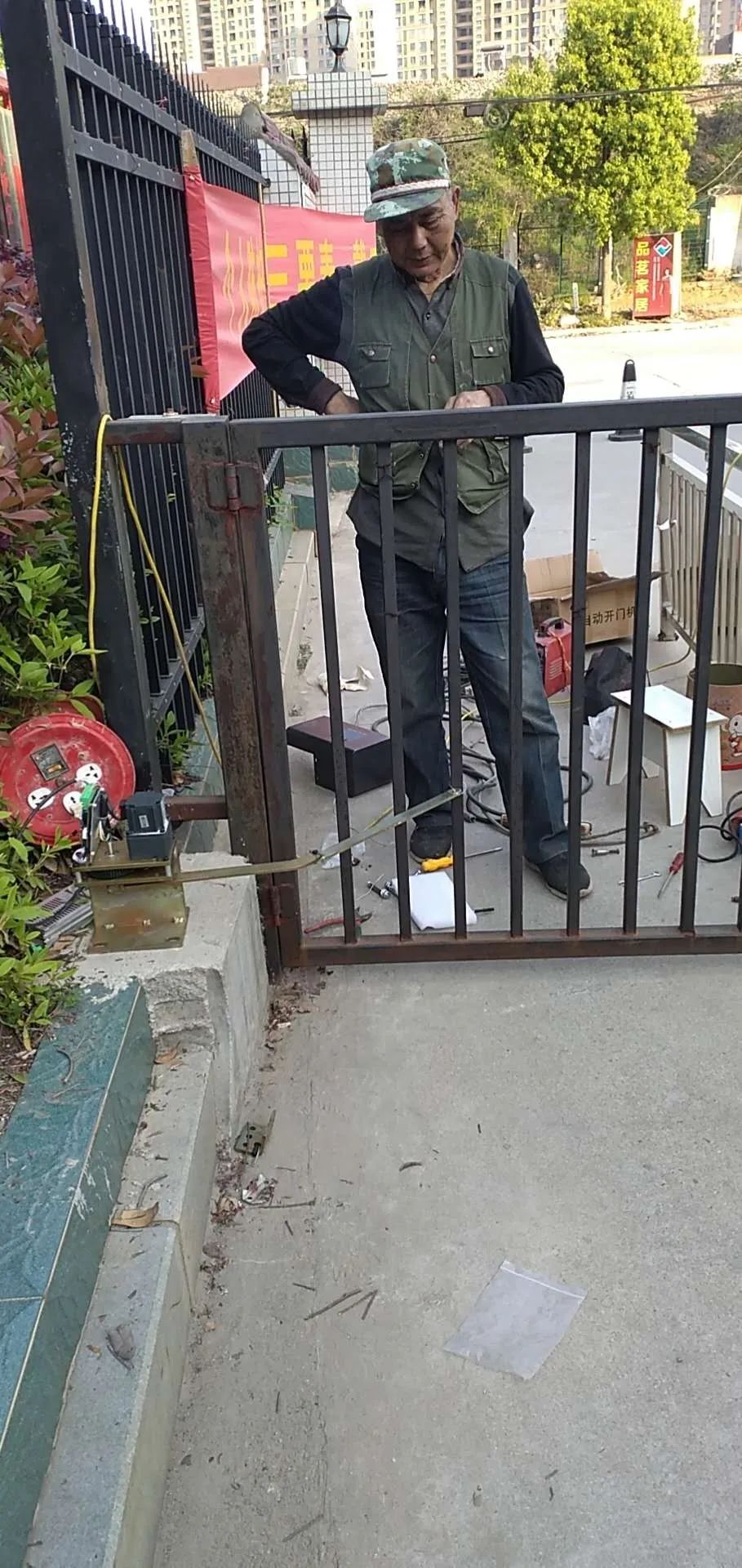

上圖左下角處為已剛安裝好的落地開門機,目前正在調試中,鵬大工作人員在查看尺寸。

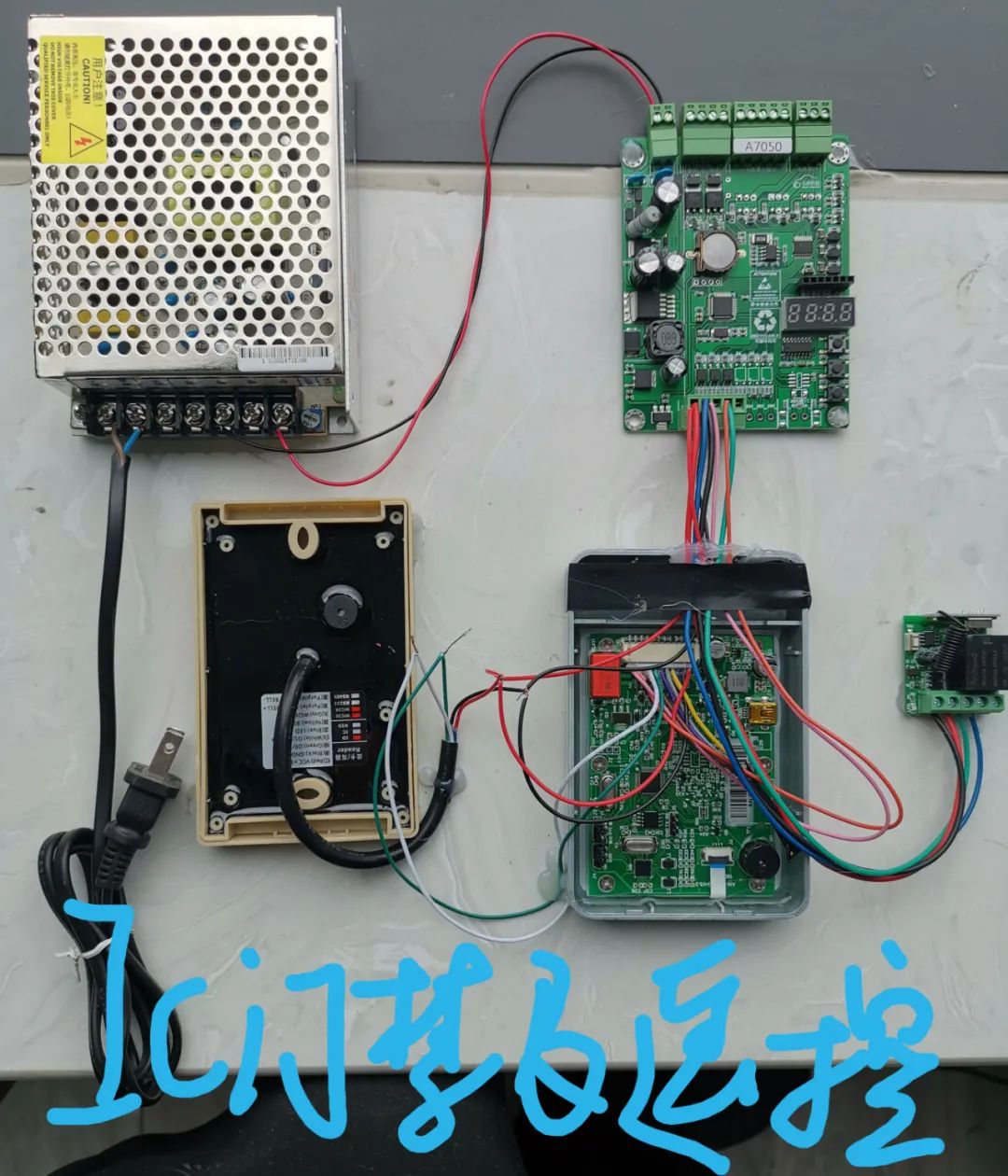

安裝前所有設備調試設定OK
安裝前在工地先了解與查看,看是不是缺少什么并在腦海中做一個初步規劃與設計。
安裝開始啦,首先將外圍的設施搞定,防雨配電箱,線路,立柱固定,防水,做完后,其次安裝鎖,門禁機,開門機到位。

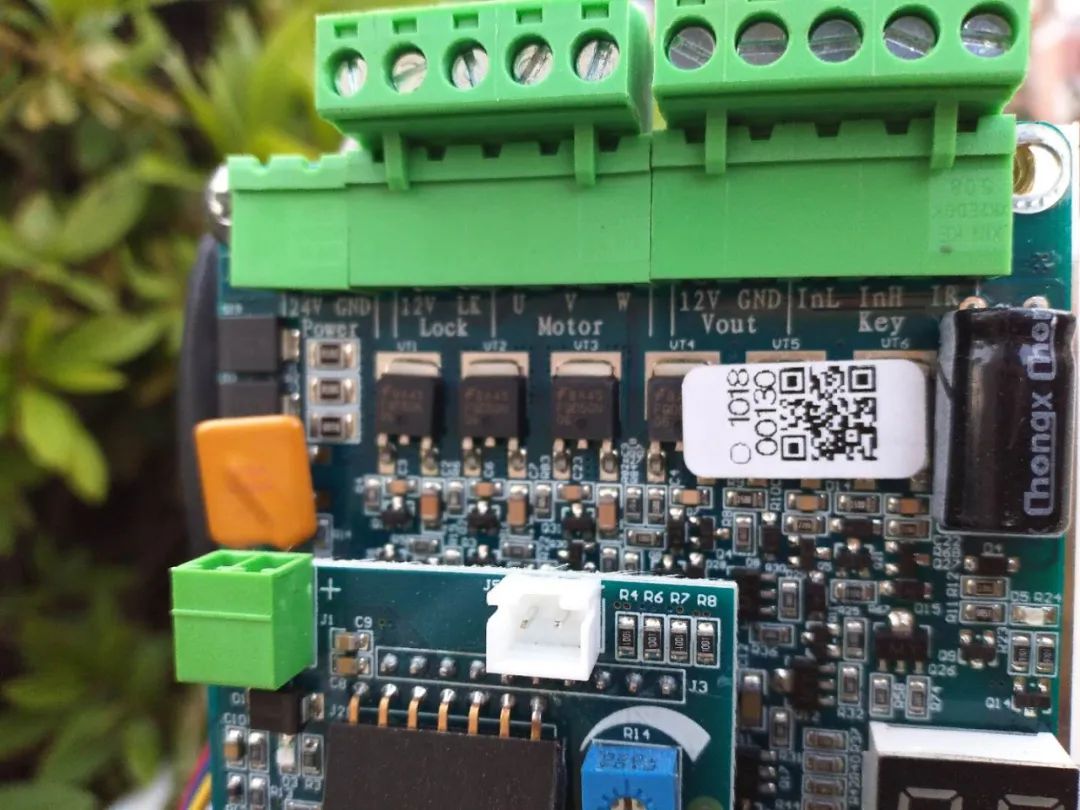

最后就是接線與調試啦。這一塊是馬虎不得的,我的思路是這樣,門禁機用專門的12V5A電源單獨供電,紅黑線接上即可,然后將門禁機上的COM灰與NO黃線接到開門機上對應的GND與INL端上,電磁鎖就近接到開門機上12伏處黑紅兩條線。
安裝后先檢查是不是未接好或正確與否?接著就要做幾張管理卡來試機,反復試反復調,直到客戶滿意為止

當然對于指紋門禁機來說,安裝前須聯網線到電腦中,通過安裝的軟件來注冊管理卡,這道工序不要弄反了。否則太麻煩了,拆了裝浪費工時的。

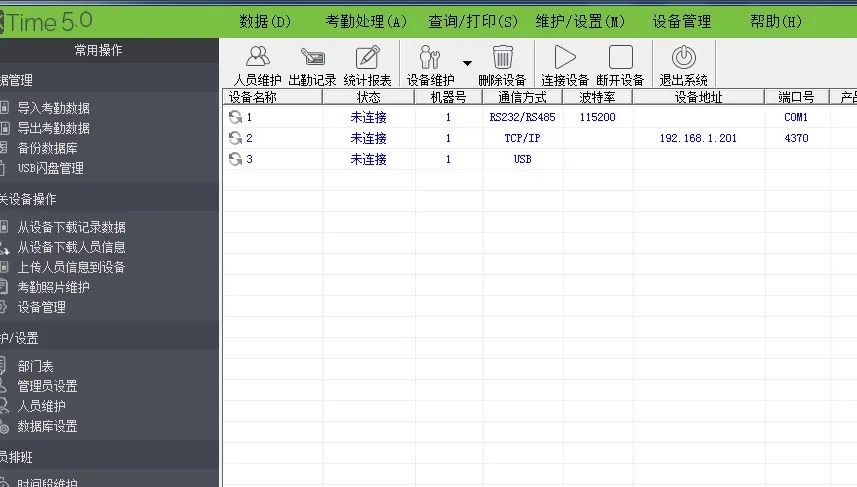

(首先點擊抬頭的連接設備字樣,然后點擊左邊的人員維護欄,進行管理卡注冊登記)

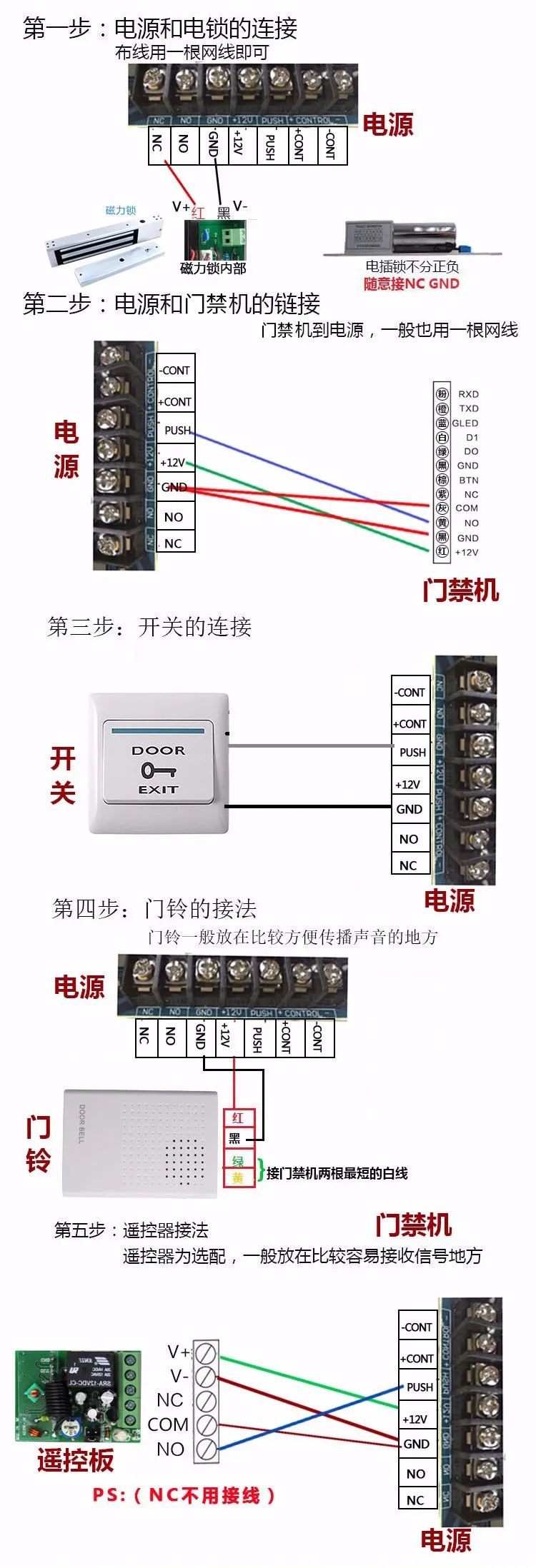

一件小小的門禁安裝,涉及了方方面面,立柱焊接切割,固定,線路布控,防水安裝,接線安排,工作的先后順序安排,牢實美觀,成本管制。。。。下圖為常用的門禁線路圖供同行學習備用。
